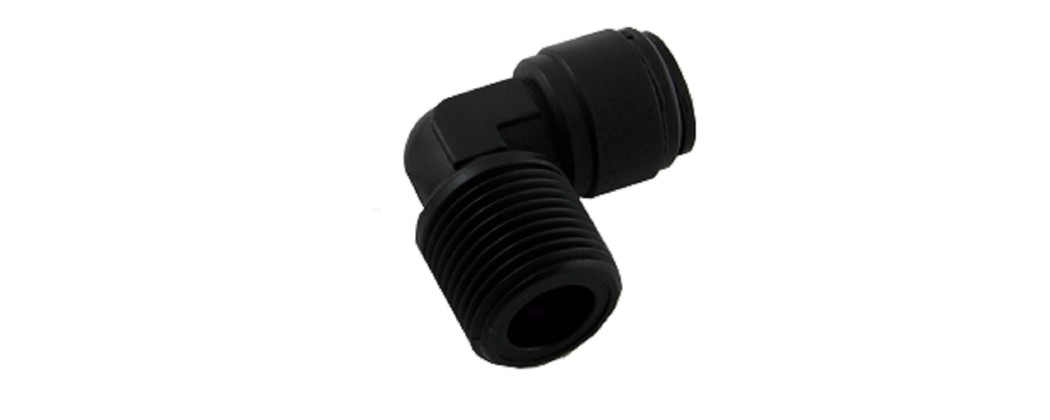

Raccordi a gomito filettati

Connessioni Angolari di Precisione per Circuiti di Filtrazione e Refrigerazione

I **raccordi rapidi a gomito filettati** costituiscono i componenti fondamentali per lo sviluppo fluidodinamico di impianti di trattamento acqua moderni, dove la gestione degli spazi interni è un vincolo costruttivo critico. Grazie alla configurazione geometrica con deviazione a **90 gradi**, questi raccordi permettono di collegare tubazioni flessibili direttamente a componenti rigidi (come testate di filtri, vessel per membrane osmotiche, elettrovalvole, pompe a palette o contalitri) eliminando il rischio di strozzature o strozzamenti del tubo flessibile, che comprometterebbero la portata della linea. La combinazione strutturale tra una filettatura maschio o femmina e la tecnologia a innesto rapido *push-in* assicura una transizione idraulica stabile e sicura, capace di resistere a pressioni d'esercizio continue tipiche delle reti idriche domestiche e industriali.

La sicurezza merceologica di questa gamma è focalizzata sull'impiego di materiali termoplastici tecnologicamente avanzati o ottone alimentare, totalmente esenti da rilievi di sostanze tossiche e conformi alle più rigide normative internazionali per il contatto con acqua potabile. L'assenza di componenti soggetti a corrosione li rende idonei non solo per l'acqua di rete, ma anche per fluidi aggressivi come l'acqua purificata prodotta dagli impianti ad **osmosi inversa**, salvaguardando la purezza chimica del flusso trattato.

Architettura Meccanica e Modularità delle Misure

La gamma offre una modularità completa per coprire ogni esigenza di interconnessione all'interno dei sistemi di filtrazione:

• Filettature Gas standardizzate: Disponibili nei formati da 1/8", 1/4" e 3/8", ideali per l'avvitamento diretto sui componenti core dell'impianto.
• Innesti Rapidi Metrici: Sedi di accoppiamento calibrate per tubazioni flessibili in Polietilene (PE) o Poliammide (PA) con diametri esterni da 6 mm, 8 mm e 10 mm.
• Tecnologia di Ancoraggio Interna: Pinza interna a corona in acciaio inossidabile che afferra saldamente il tubo non appena inserito, coadiuvata da una guarnizione O-Ring in gomma tecnica ad alta elasticità per una sigillatura perfetta a lungo termine.
• Combinazioni Disponibili: Soluzioni assortite tra cui gomito 1/4" - tubo 10 mm, gomito 3/8" - tubo 6 mm, gomito 1/8" - tubo 8 mm e svariate configurazioni intermedie.

Linee Guida per l'Installazione Idraulica e la Prevenzione di Perdite

L'affidabilità di una connessione rapida è strettamente correlata al rispetto di semplici ma tassative regole di montaggio meccanico:

1. Preparazione Ortogonale del Tubo: Il tubo flessibile deve essere tagliato in modo perfettamente perpendicolare rispetto al suo asse verticale. Un taglio obliquo, approssimativo o eseguito con forbici non idonee che schiacciano la sezione del tubo impedirà alla guarnizione O-Ring interna al raccordo di lavorare su una superficie cilindrica regolare. Questa deformazione geometrica genera micro-fessure invisibili all'inizio, ma che sotto la pressione d'esercizio provocano inevitabili perdite o gocciolamenti continui. Si raccomanda l'uso di tagliatubi professionali a lama rasoio.
2. Inserimento a Fondo Corsa: Per attivare la tenuta, il tubo deve essere spinto all'interno dell'innesto rapido superando la resistenza iniziale della pinza metallica, fino a raggiungere la battuta d'arresto interna. Un inserimento parziale blocca meccanicamente il tubo ma non permette alla guarnizione interna di avvolgerne la parete esterna. Per una maggiore sicurezza in impianti soggetti a colpi d'ariete o vibrazioni (come le linee collegate a pompe a vibrazione), si consiglia l'applicazione delle clip di bloccaggio sotto il colletto dell'innesto.
3. Sigillatura della Filettatura e Ispezionabilità: Per le filettature cilindriche o coniche non provviste di guarnizione frontale premontata, è necessario applicare nastro in PTFE (Teflon) o sigillanti idonei sulle creste del filetto prima dell'avvitamento, evitando serraggi eccessivi che potrebbero criccare il corpo del raccordo. In caso di manutenzione, lo scollegamento è istantaneo: basta esercitare una pressione uniforme sul colletto esterno dell'innesto verso il corpo del raccordo e sfilare contemporaneamente il tubo.

Sei indeciso sulla combinazione di filetto o sul diametro metrico corretto del tubo per il tuo depuratore o erogatore? Il nostro servizio di assistenza tecnica è a tua disposizione per guidarti nella scelta.
