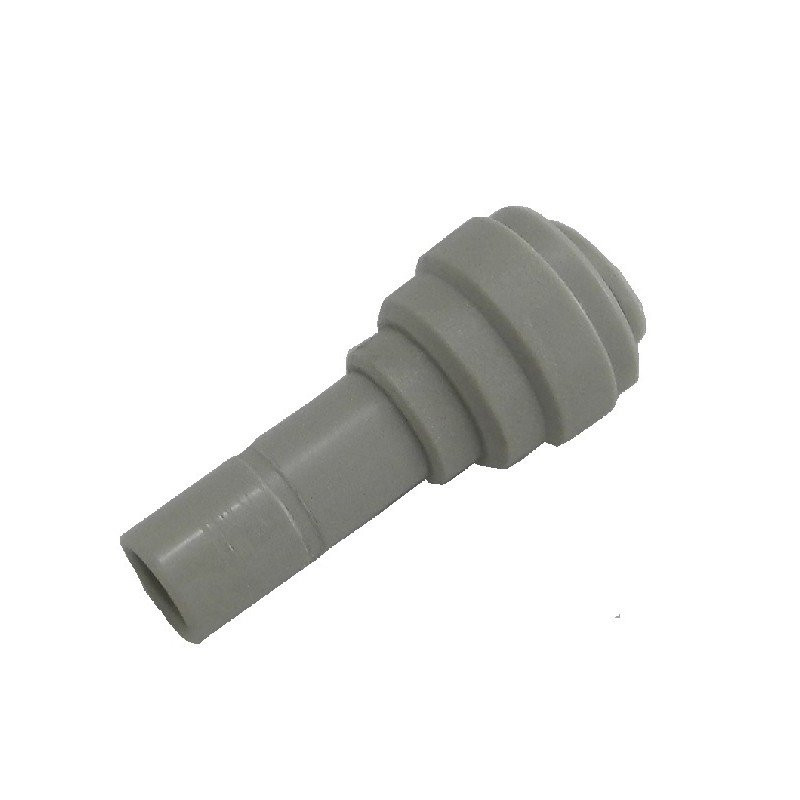

Riduzione a codolo diritta 5/16" - 1/4"

Adattatore di Diametro Lineare per Impianti di Trattamento Acque e Beverage

La **riduzione a codolo diritta 5/16" – 1/4"** prodotta da **John Guest** rappresenta lo standard d'eccellenza nella raccorderia a innesto rapido per il settore del trattamento delle acque e della spillatura delle bevande. Questo componente idraulico nasce per risolvere in modo pulito e immediato la necessità di accoppiare linee di distribuzione con diametri differenti. La sua struttura lineare prevede da un lato un codolo rigido liscio da 5/16" (che va inserito direttamente all'interno di un altro raccordo rapido femmina da 5/16") e dall'altro un attacco rapido femmina integrato, calibrato per bloccare saldamente un tubo flessibile in plastica (come polietilene, poliuretano o nylon) con diametro esterno da 1/4".

L'estrema affidabilità di questo componente è legata alla rinomata ingegneria meccanica John Guest. La tecnologia di aggancio rapido si basa su una pinza interna dotata di dentini in acciaio inossidabile che afferrano saldamente il tubo non appena viene spinto in posizione, mentre l'o-ring interno in gomma alimentare assicura una tenuta ermetica perfetta e permanente. Questo sistema elimina la necessità di utilizzare stringitubo, ogive o sigillanti liquidi, riducendo drasticamente i tempi di installazione o di modifica dei circuiti idraulici. Il corpo del raccordo è stampato in materiale plastico atossico ad alta stabilità dimensionale, studiato per non alterare le caratteristiche organolettiche dei fluidi e per resistere alle sollecitazioni causate dai colpi d'ariete e dalle variazioni continue di pressione.

Specifiche Tecniche e Codici di Intercambiabilità

Il raccordo rispetta i più severi standard dimensionali internazionali ed è perfettamente compatibile con i seguenti riferimenti:

• Produttore Principale: John Guest (Garanzia di qualità e conformità alimentare).
• Codice Originale John Guest: PI061008S
• Codice Equivalente DM Fit: ARD0405M
• Dimensioni Connessioni: Codolo maschio da 5/16" (circa 8 mm) → Attacco rapido femmina da 1/4" (circa 6,35 mm).
• Compatibilità Fluidi: Idoneo per acqua potabile, sistemi ad osmosi inversa, purificatori sotto-lavello, refrigeratori, frigogasatori e linee di trasporto di gas alimentari (anidride carbonica CO₂ per gasatura).

Istruzioni per un Montaggio Sicuro e l'Uso delle Clip

Per ottimizzare le prestazioni del raccordo ed evitare micro-perdite o distacchi sotto pressione, seguire queste indicazioni operative:

1. Preparazione del Tubo da 1/4": Tagliare il tubo flessibile utilizzando un apposito cutter o un taglierino ben affilato. Il taglio deve essere perfettamente dritto e perpendicolare rispetto all'asse del tubo. Un taglio diagonale o sfilacciato comprometterebbe la corretta aderenza dell'o-ring di tenuta interno.
2. Innesto e Verifica della Tenuta: Spingere con decisione il tubo da 1/4" all'interno della bocca femmina del raccordo fino a superare il primo punto di resistenza (la pinza interna); il tubo deve affondare completamente fino alla battuta finale. Esercitare una leggera trazione contraria per verificare che il bloccaggio sia avvenuto con successo. Inserire il codolo da 5/16" nel raccordo ricevente spingendolo allo stesso modo fino in fondo.
3. Applicazione dei Fermi di Sicurezza (Clip): Per evitare sblocchi accidentali causati da urti fortuiti durante le manutenzioni o da forti vibrazioni dell'impianto, si raccomanda l'applicazione delle apposite **clip di bloccaggio (fermi di sicurezza)** da posizionare sotto la pinza mobile del raccordo rapido, mantenendola in posizione sollevata ed espansa.
4. Procedura di Scollegamento: In caso di riconfigurazione dell'impianto, accertarsi che il circuito non sia sotto pressione. Rimuovere l'eventuale clip di sicurezza, premere a fondo la pinza mobile contro il corpo del raccordo e, mantenendola premuta, sfilare contemporaneamente il tubo o il codolo.

Il nostro reparto tecnico è a tua completa disposizione per aiutarti a identificare le misure corrette dei raccordi del tuo impianto.
